Demande de devisSolution ferroviaire & mixte
Pont-bascule
Wagon / Mixte
Pesage ferroviaire et mixte camion-wagon
Solution complète pour le pesage des wagons et des véhicules industriels, basée sur des capteurs numériques Flintec RC3D, des transmetteurs FT111D, un indicateur de sommation FT112, l’impression des tickets et l’application Scale Connect pour la gestion complète des opérations.
Pont mixte
camion & wagon
14 capteurs
RC3D 50T
3 transmetteurs
FT111D
Sommation
FT112
Impression
tickets
Scale Connect
gestion complète
Solution de pesage mixte
Une solution complète pour camion et wagon
Le pont-bascule wagon / mixte est conçu pour répondre aux besoins des sites industriels recevant à la fois des camions et des wagons. Il permet d’obtenir une mesure fiable, centralisée et exploitable par les systèmes d’automatisation et de supervision.
M&M Pesage assure l’étude, la structure, le génie civil, les équipements Flintec, le câblage, la calibration, l’impression et l’intégration logicielle avec Scale Connect.

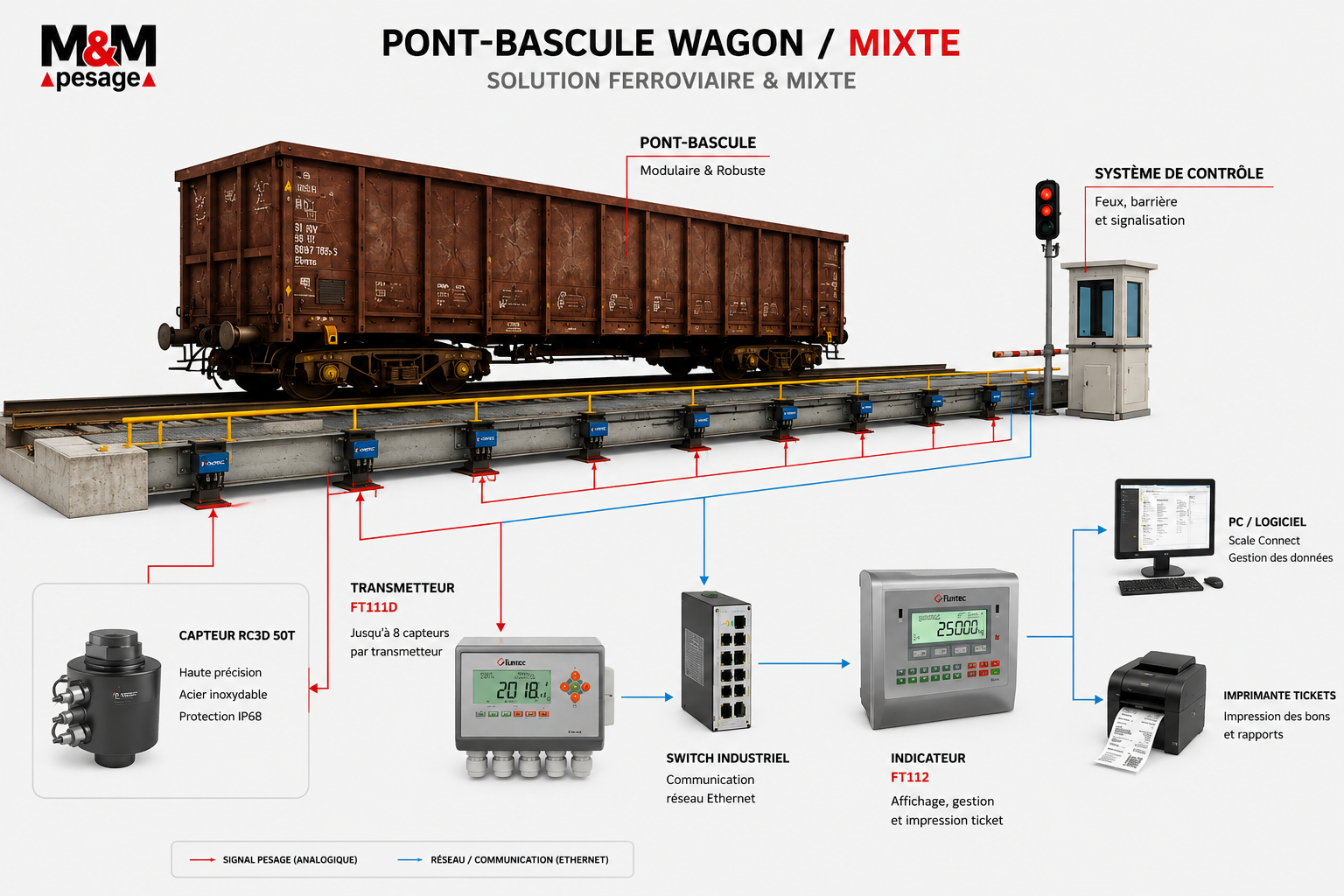

Architecture de la solution
Architecture modulaire avec FT111D & FT112
Le pont-bascule est composé de trois modules de pesage 4 m – 8 m – 4 m, intégrant un total de 14 capteurs numériques Flintec RC3D 50 t. Chaque module est équipé d’un transmetteur FT111D chargé d’acquérir et de traiter les informations des capteurs. Les trois transmetteurs communiquent avec un indicateur de sommation FT112 qui centralise les mesures et calcule le poids total.
Modules de pesage
Structure modulaire 4 m – 8 m – 4 m avec 14 capteurs RC3D 50T pour une mesure fiable.
Transmetteurs FT111D
Chaque module dispose d’un FT111D pour l’acquisition, le traitement et la transmission des données.
Indicateur FT112
Sommation des modules, mémoire Alibi, impression, affichage du poids global et communication PLC.
Application de gestion

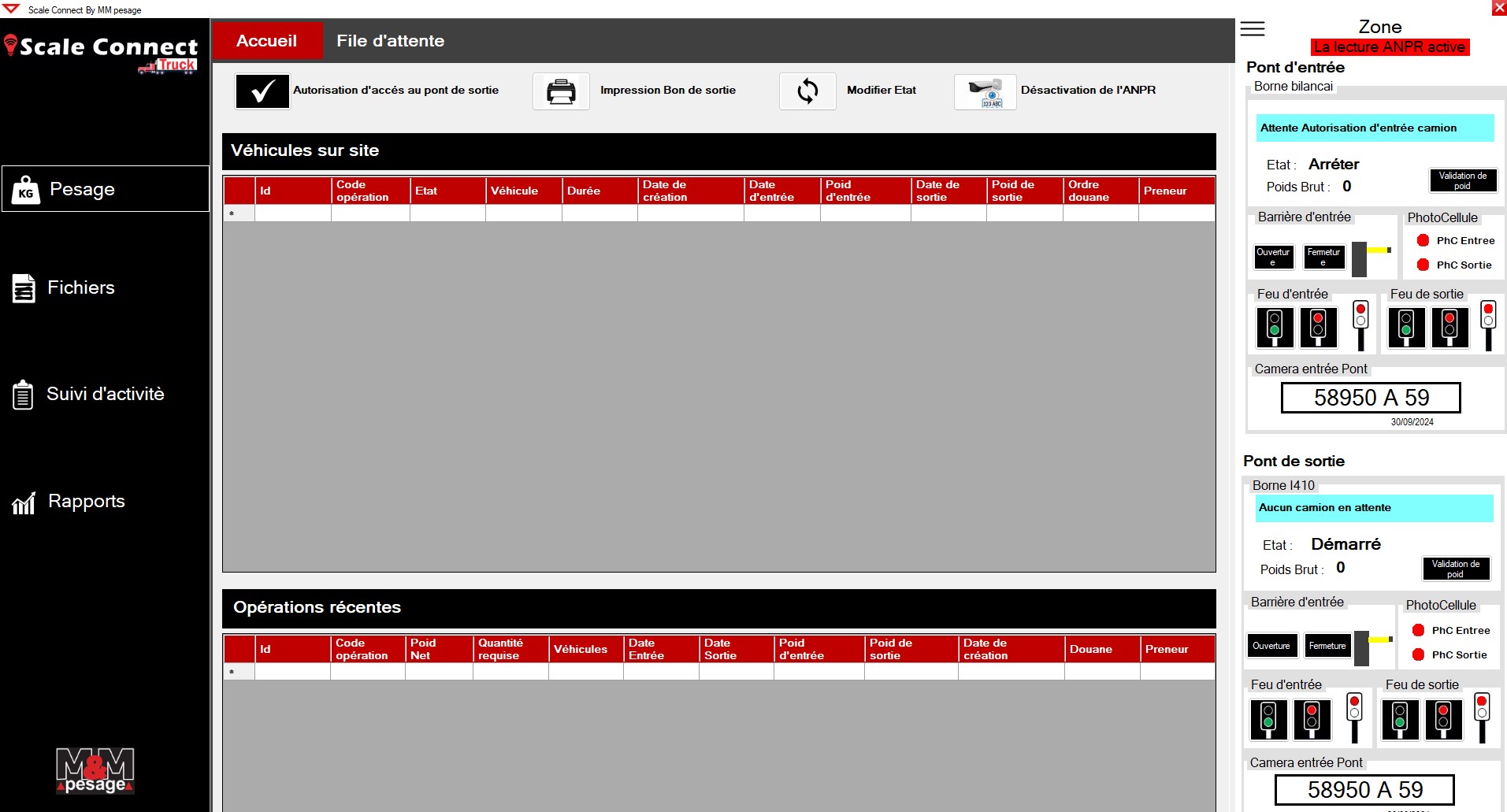

Gestion intelligente avec Scale Connect
Scale Connect permet de gérer l’ensemble du cycle de pesage : création des opérations, identification des camions ou wagons, pesée, validation, impression des tickets, historique, rapports, supervision et échanges ERP.
Impression & traçabilité
Tickets de pesage et mémoire Alibi
La solution permet l’impression des tickets de pesée via l’indicateur FT112 ou directement depuis Scale Connect. Les informations peuvent inclure le véhicule, le wagon, le poids brut, la tare, le poids net, l’opérateur, la date, l’heure et le numéro d’opération.
Imprimante
Édition des tickets de pesage.
Modbus TCP/IP
Échange avec automate client.
Mémoire Alibi
Sauvegarde réglementaire des pesées.
ERP
Transmission vers systèmes métiers.
Produits Flintec utilisés
Transmetteurs, indicateur et capteurs numériques
Les ponts-bascules wagons et mixtes utilisent des équipements Flintec conçus pour les applications de grande capacité, avec communication fiable, précision élevée et intégration avec les systèmes industriels.

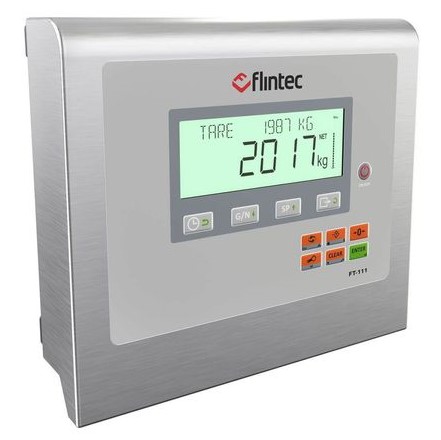

Transmetteur numérique de pesage
FT111D
Le FT111D est installé à proximité de chaque module de pesage. Il collecte les informations des capteurs RC3D, traite les mesures localement puis transmet les données vers l’indicateur FT112.

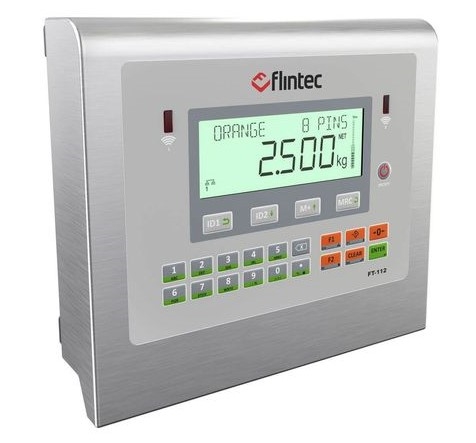

Indicateur de sommation
FT112
Le FT112 centralise les informations provenant des transmetteurs FT111D afin de calculer et afficher le poids total du pont-bascule.
Capteur numérique de compression
RC3D 50T
Le RC3D est un capteur numérique haute capacité adapté aux ponts-bascules wagons, ponts mixtes et installations lourdes.

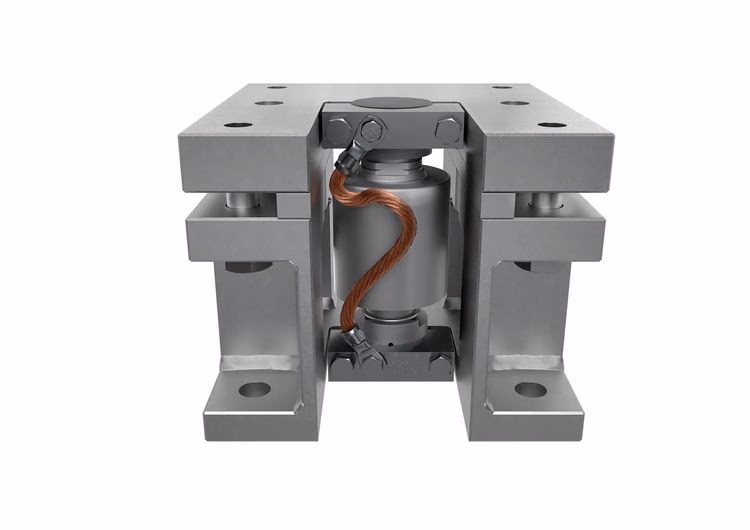

Module de pesage
Module 55-55
Le module de pesage 55-55 est conçu pour recevoir les capteurs numériques RC3D. Il assure un montage sécurisé, l'auto-centrage, la protection contre le soulèvement et garantit une transmission optimale des efforts vers les capteurs.
Structure & génie civil
Fabrication, installation et mise en service
M&M Pesage assure la partie mécanique et infrastructure : étude, structure acier ou acier/béton, longrines, génie civil, pose des capteurs, armoires électriques, calibration, essais et formation des opérateurs.

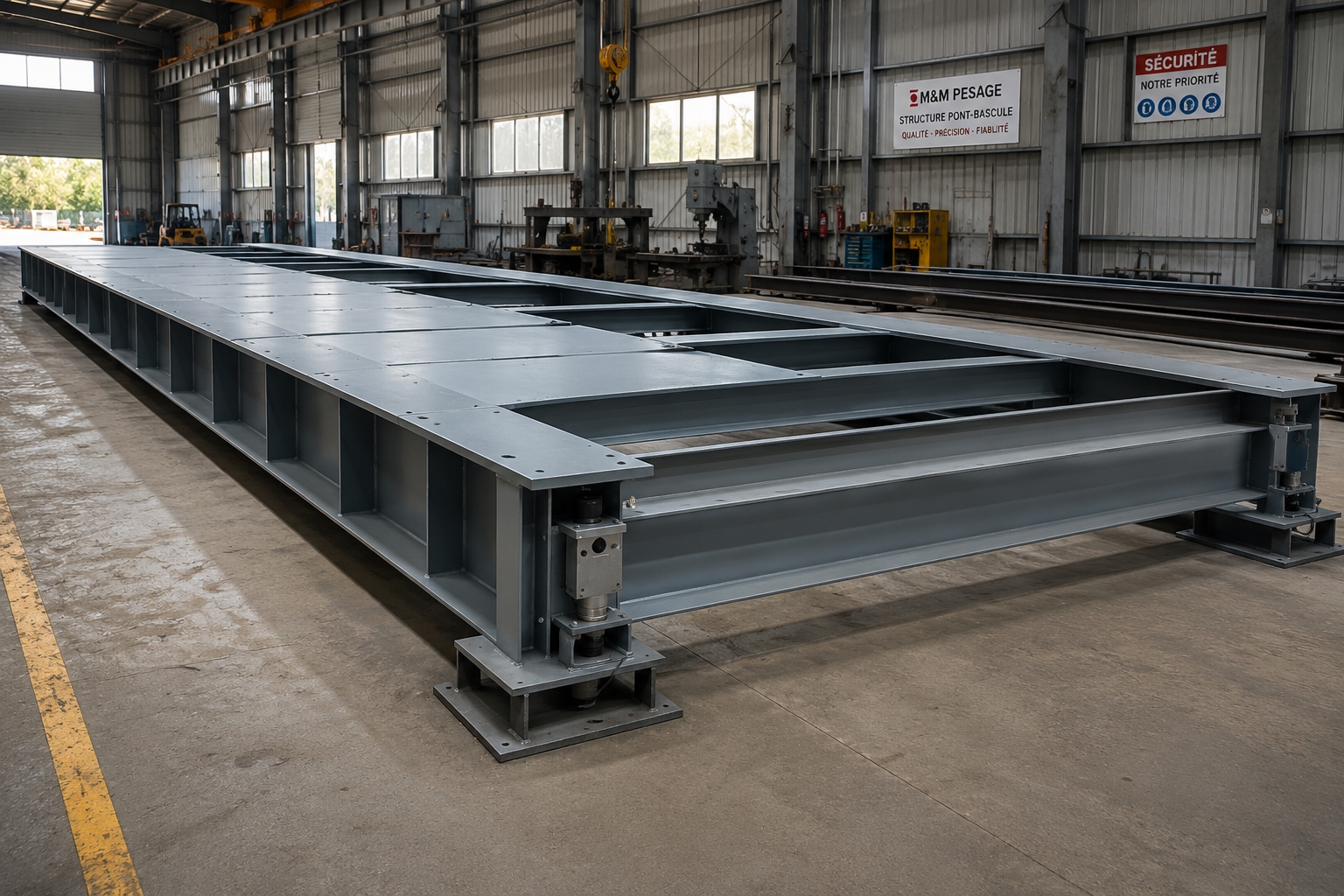

Structure métallique
Conception et fabrication de la structure mécanique selon les charges, dimensions et contraintes du site.

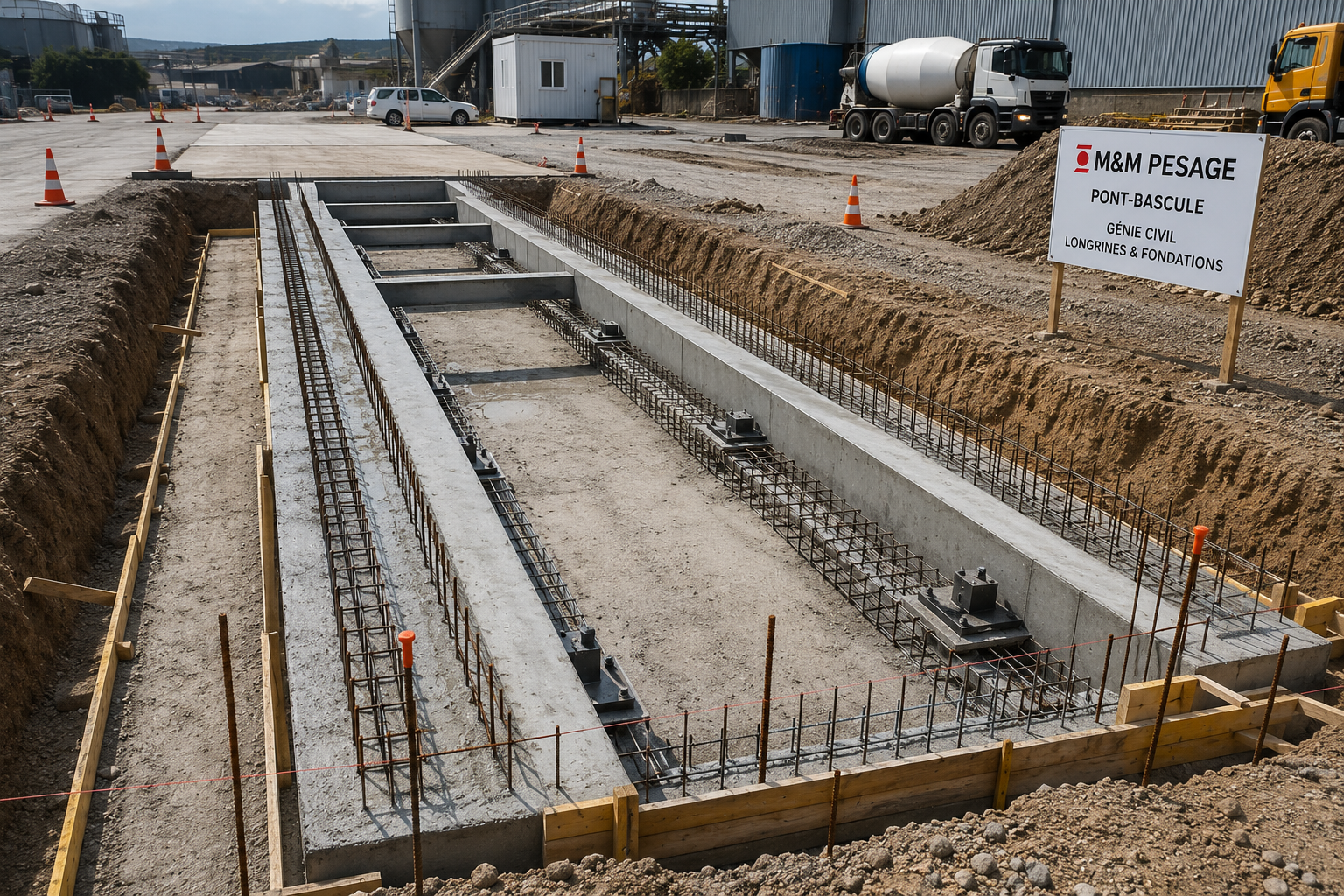

Longrines & génie civil
Préparation des fondations, longrines, réservations, caniveaux et zones techniques nécessaires au pont.

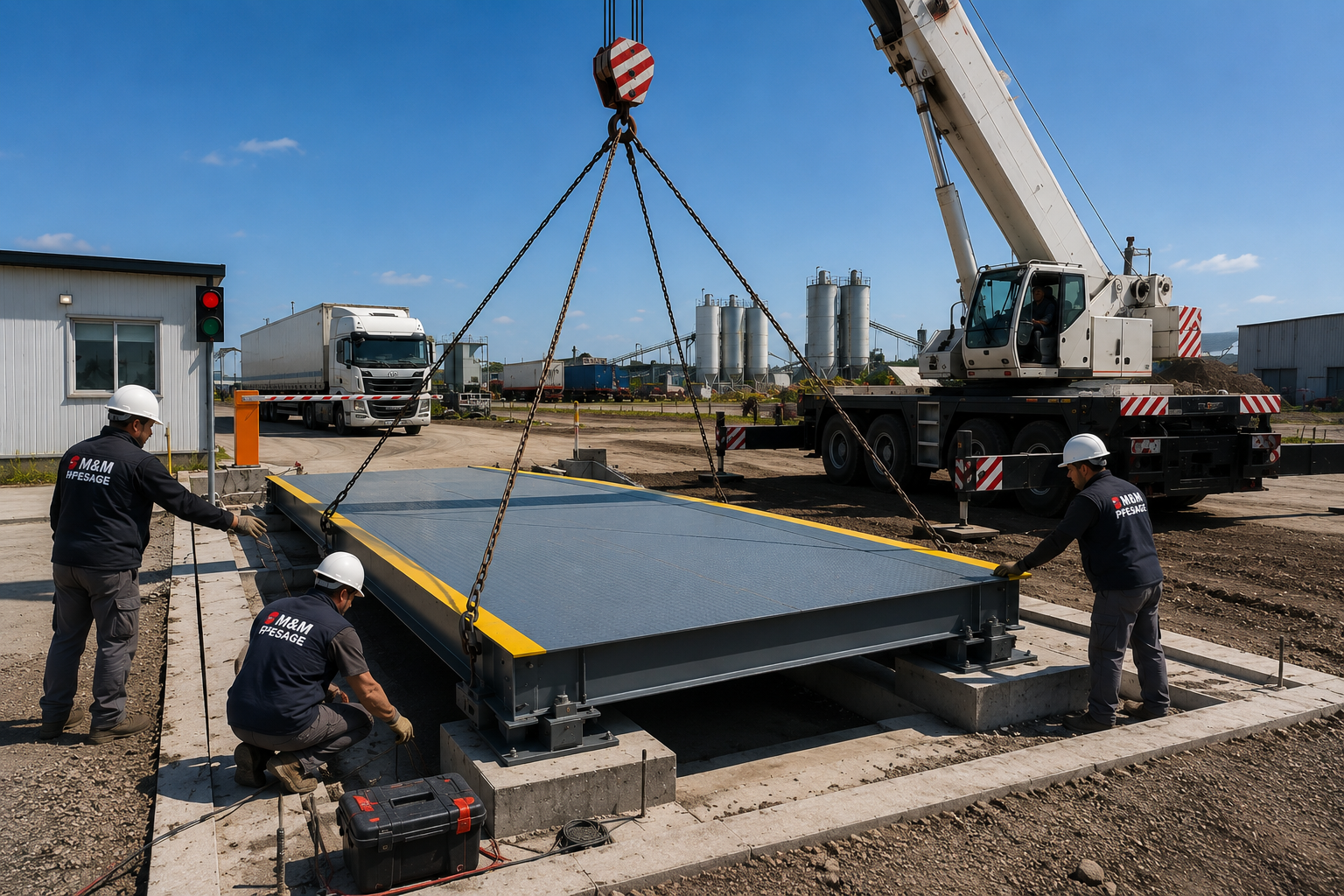

Installation complète
Montage mécanique, pose des capteurs, câblage, calibration, essais et mise en service finale.
Contact & devis
Besoin d’une solution wagon ou mixte ?
Contactez M&M Pesage pour une étude adaptée à votre pont wagon, pont camion ou solution mixte avec équipements Flintec et Scale Connect.
